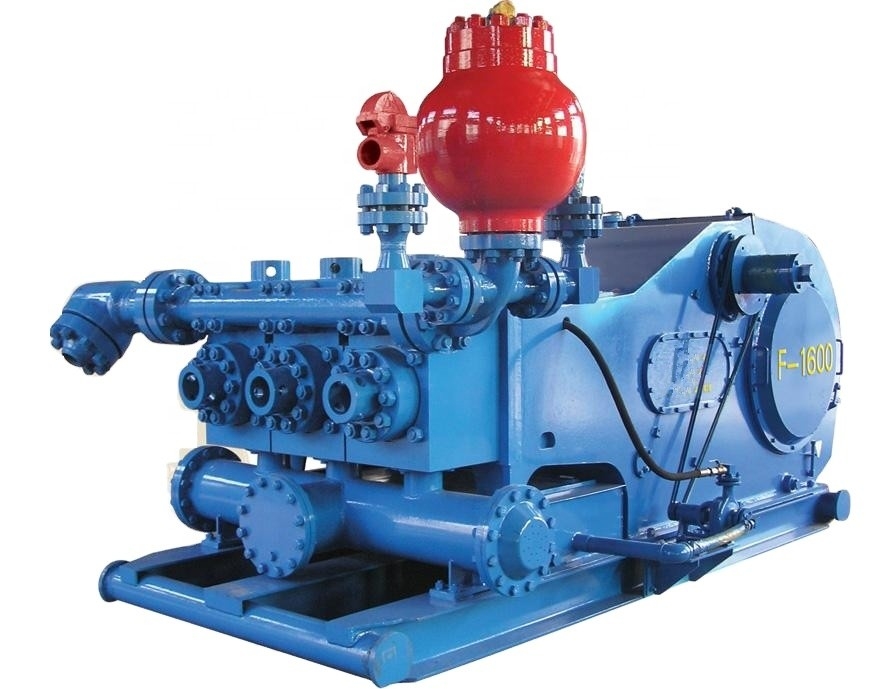

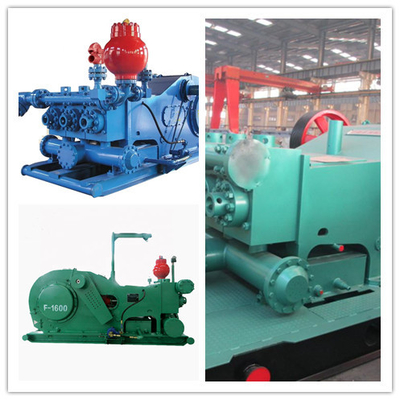

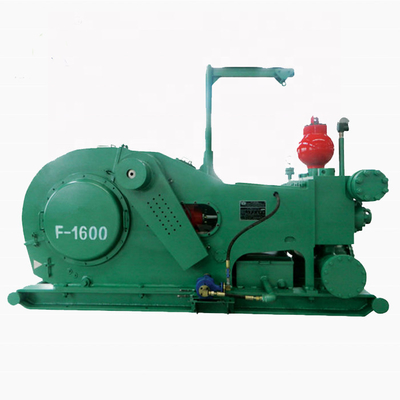

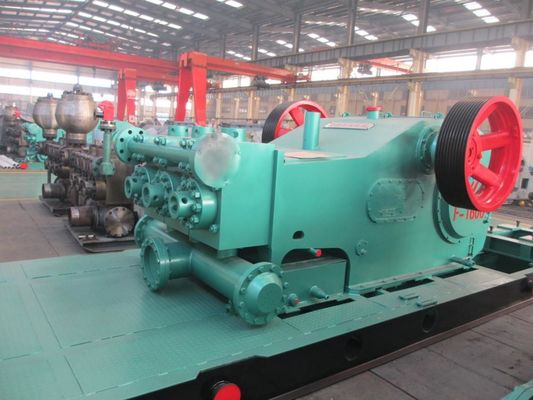

Der Spülschlamm-Pumpen-F-1600 Standard der Spülpumpe-API 7K
Die Funktion der Spülpumpe
In den Brunnen des Bohröls und des Erdgases wird es verwendet, um Spülschlammschlamm zu pumpen, um ihn für Auswirkung verteilen und fließen zu lassen. Entsprechend der Bedeutung von seinem
Arbeit, wird es mit dem Herzen der Ölplattform verglichen.
Schlammzirkulation ist eine Schlüsseloperation im Drehbohrprozess, und seine Hauptfunktionen sind, wie folgt:
1. Entfernen Sie Ausschnitte von der Unterseite des Brunnens und tragen Sie sie zur Oberfläche durch den ringförmigen Raum.
2. Lassen Sie Schlammschicht auf der wohlen Wand verhindern, dass die wohle Wand einstürzt.
3. Balancieren Sie oder steuern Sie den Druck von Öl-, Gas- und Wasserschichten im gebohrten wohlen Abschnitt, Ausblasen zu verhindern.
4. Komplexer Downhole Situationen des Griffs. Wenn die Unterseite des Sprunges angetroffen wird, wird das Verstopfungsmaterial und wenn das Bohrgerät gehaftet wird, gepumpt
Rohöl und das Dieselöl werden gepumpt, um freizugeben gehaftet.
5. Kühlen Sie den Bohrer ab und schmieren Sie die Schnur des drehenden Bohrgeräts.
F1600 Spülpumpe-technischer Parameter
| Art |
Horizontale Triplex einfachwirkende Kolbenpumpe |
Gang-Art |
Fischgrätenmuster |
| Nennleistung, HP (Kilowatt) |
1600(1193) |
Gang-Verhältnis |
4.206:1 |
| Bewertete Pumpen-Geschwindigkeit, SPM |
120 |
Maximale Zwischenlagen-Größe durch Hublänge, Zoll (Millimeter) |
7" ×12“ (180×305) |
| Saugverbindung, Zoll |
12 |
Ventil-Topf |
API#7 |
| Entladen Sie Flansch, Zoll |
5 |
Ritzelwelledurchmesser. In (Millimeter) |
8-1/2“ (215.9mm) |
| Ungefähres Gewicht, Ibs (Kilogramm) |
54660(24791) |
| Schlüssel in (Millimeter) |
2×2 (50.8×50.8) |
| Leistungsstärke |
55Kw |
Leistung
| Anschlag S/Minute |
Anschlusswerte |
Zwischenlagen-Größe. Millimeter-Druck-Bewertung. Mpa (P/in) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 23,19 |
3365 |
25,99 |
3770 |
29,34 |
4255 |
33,39 |
4840 |
34,47 |
5000 |
34,5 |
5000 |
| Kilowatt |
HP |
Verschiebung L/S (GPM) |
| 130 |
1193 |
1600 |
46,31 |
41,31 |
36,59 |
32,16 |
28,02 |
26,3 |
| 120 |
1101 |
1477 |
42,75 |
38,13 |
33,78 |
29,69 |
25,86 |
24,27 |
| 110 |
1010 |
1354 |
39,19 |
34,95 |
30,96 |
27,21 |
23,71 |
22,25 |
| 100 |
918 |
1231 |
35,63 |
31,78 |
28,15 |
24,74 |
21,55 |
20,23 |
| 90 |
826 |
1108 |
32,06 |
28,6 |
25,33 |
22,27 |
19,4 |
18,21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Versorgungs-Marke
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
ÖLQUELLE: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
STAATSANGEHÖRIGER: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
