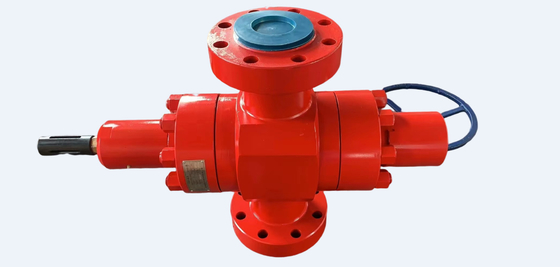

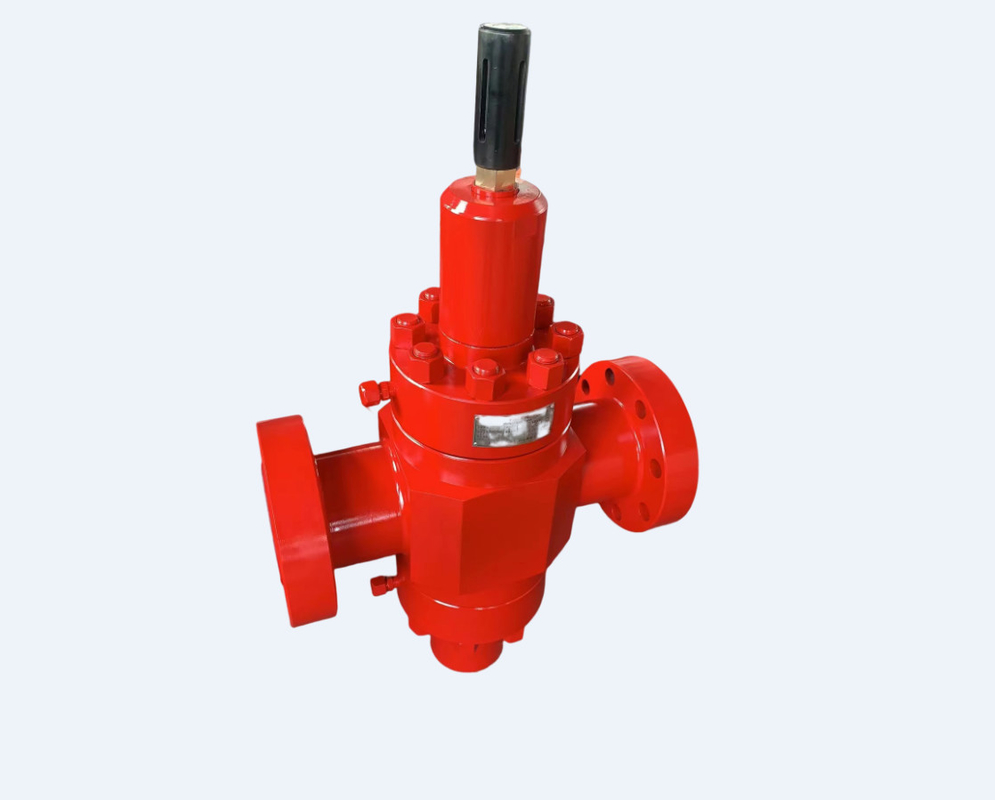

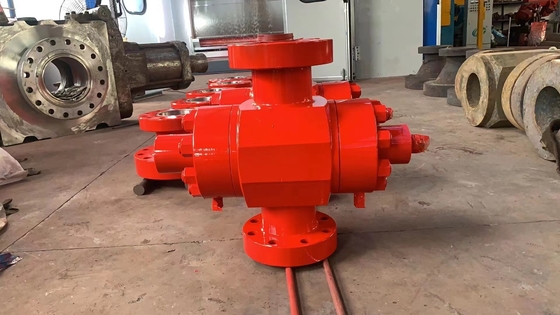

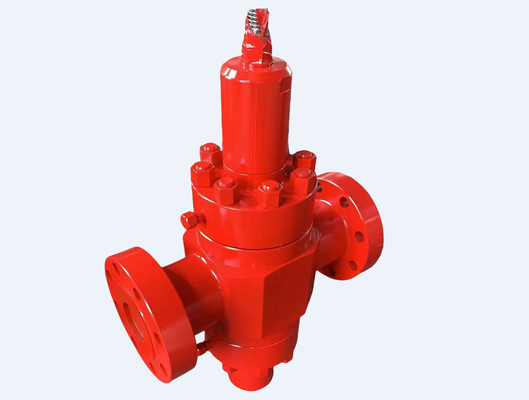

Schleusenventil Handbuch Flachventil 4 1/16 Zoll Druck 10000PSI API PSL3 Körpermaterial Kohlenstoffstahl
1Hauptzweck und Anwendung
Das Plattengatterventil wird für den Durchgang/Stopp der Steuerungsleitung und der anderen Medien verwendet, deren Nenndruck 70 MPa beträgt, die volle Bohrung 103 mm erfordert, der Betriebstemperaturbereich beträgt -29°C~+ 121°C,und welche Medien Erdöl enthalten, Erdgas und das andere Material in saurer und nichtsaurer Umgebung
2.Technologie-Spezifikation
a. Produktdurchführungsstandard: API SPEC 6A-Spezifikation für Bohrkopf und X-mas assy.
b. Nennarbeitsdruck: 70 MPa (10000 PSI)
c. Nennbohrung:103 mm (4 1/16 Zoll)
d. Hydraulischer Steueröldruck: 10,5 MPa
e. Nenntemperaturniveau: LU
f. Materialgehalt: DD
g. Produktspezifikationsstufe: PSL 3
h. Leistungsanforderungen: PR1
3.Strukturmerkmal
3.1 Das Ventil ist ein aufsteigendes Stammplatten-Gatterventil, bestehend aus Ventilkörper, Ventilsitz, Wellenfedern, Ventilscheibe, Ventilstamm, Ventilhaube, Stammmutter, Verpackungsdichtungen usw. (siehe Anhang)
3.2Alle Teile (Fläche ist feucht) des Ventils sind aus Legierungsstahl oder Edelstahl hergestellt, die den von der technischen Spezifikation festgelegten Zustandsanforderungen entsprechen können.
3.3 Der Ventilsitz ist eine Float-Siegel-Struktur, die den Ventilsitz eng mit der Ventilplatte verbindet.Die Versiegelungsflächen der Ventilplatte und des Ventilsitzes werden mit geschweißtem Nickel-Basis-Carbid mit einer Hauthärte von 45 ~ 62HRC behandelt, die eine hohe Härte aufweisen, die abrasiv- und schäubungsfrei ist, um die Lebensdauer der Ventile zu verlängern.
3.4 Der Füllstoff für die Verpackung hat eine Struktur des Typs "Mund", die bei Nenndruck und hohem Druck eine effektive Dichtung gewährleistet.
3.5. Nachdem das Ventil mit der hydraulischen Steuerleitung verbunden ist,Die Position des Ölzylinders wird gedrückt, um sich nach oben und unten zu bewegen durch Kontakt mit dem Flüssigkeitsdruck, so dass der Ventilstamm hat synchronisierte Bewegung mit der VentilplatteWenn sich die Position nach oben bewegt, bewegt sich der Indikatorstamm mit, das Ventil läuft, um sich zu öffnen, andernfalls läuft das Ventil, um zu schließen.
4. Lagerung, Transport und Wartung. .
4.1Das Ventil sollte in einem trockenen und luftigen Raum aufbewahrt und das Loch geschlossen werden, damit das Ventil geschlossen wird.
4.2Bei der Aufbewahrung sollte das angeschlossene Ende mit Öl lackiert werden, um Rost und Verschmutzung zu vermeiden.
4.3. Vor der Lieferung ist die Ventilhöhle mit Hochdruckdichtungsfett gefüllt; nach Gebrauch, bis mehrmals öffnen/schließen oder ein wenig Leck auf der Dichtungsfläche,Das Versiegelungsfett sollte in die Ventilhöhle durch das Versiegelungsfett-Einspritzventil der Ventilkappe injiziert werden.. Wenn nötig, schrauben Sie die Muttern des Versiegelungsfett-Injektionsventils ab und schließen Sie die Hochdruckversiegelungsfett-Injektionspistole an, um das Versiegelungsfett in den Ventilraum zu spritzen, und schrauben Sie dann die Mutter.
4.4 Das Ventil dient zur Öffnung/Schließung eines fließenden Mediums. Während des Gebrauchs muss das Ventil in der Position "vollständig geöffnet" oder "vollständig geschlossen" bleiben, es ist verboten, es zur Durchflussregelung zu verwenden.sonstige Auswirkungen auf die Dichtungs- und Lebensdauer der Ventile.
5. Druckprüfung und Montage
5.1. vor der Lieferung der Ventile,103Die hydraulischen Druckprüfungen mit 0,5 MPa wurden zweimal durchgeführt.
a..Verfahren des Prüfdrucks: Beide Enden werden dreimal getrennt geprüft, die Standdruckzeit beträgt beim ersten Mal höchstens 3 min.Stand-up-Druckzeit beträgt nicht weniger als 15 Minuten beim zweiten und dritten Mal"Es darf während des Druckes kein Leck oder Abzug auftreten.
5.3 Als Ventilanschluss mit der Rohrleitung kann am Ende des Ventils eine Ringdichtung BX155 angebracht werden, die ein Flanschpaar mit Schrauben und Muttern verbindet, die verschraubt sein müssen,und zwei Stücke von 1 "hydraulische Rohrleitung des hydraulischen Steuertisches werden sicher mit dem oberen Loch und dem unteren Loch in der Seite des Hydrozylinders verbunden, so dass sich das Ventil öffnen/schließen kann.
6. Reparatur
6.1Es gibt ein kleines Leck zwischen ein paar Dichtungen der Ventilscheibe und der Ventilsitze, wenn Siegelfett wird in die Ventilhöhle durch Siegelfett-Injektionsventil injiziert, wenn versagen,die Dichtungsfläche kann Kratzer oder Verschleiß aufweisenDie Renovierung erfolgt unter der Oberfläche.
6.2Wenn ein Leck am Ventilstamm oder dem Füllstoff von der Waage erscheint, muss der Füllstoff ersetzt werden.
