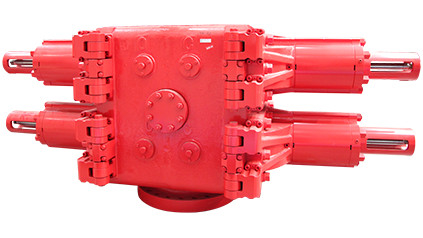

Ausrüstung zur Verhinderung von Ausbrüchen S-Typ Ram BOP Bohr 13 5/8 " 15000psi
Strukturelle Merkmale
● Druckkomponenten bestehen aus hochwertigem Legierungsstahl mit guter Festigkeit und Stoßfestigkeit.
● Bei der Versiegelung der Türen des Hochdruck-BOP wird eine kombinierte Versiegelung verwendet, die eine bessere Versiegelung gegenüber dem Bohrdruck aufweist.
● Verwenden Sie ein schwimmendes oder integriertes Tor, das sicher versiegelt und bequem gewechselt werden kann.
● Verwenden Sie einen Öldurchgang des Grabenarten, wobei das Lagerscharnier vom Hydraulikscharnier getrennt ist.
● Die Scharnierstruktur ist einfach, leicht zu demontieren und zu montieren.
● Verwenden Sie auf beiden Seiten der Kammer eine große Schale, um die Spitzenbelastung der Schale unter Druck zu verringern.
● Kompakte Struktur, kleiner als ähnliche ausländische Produkte.
● Die innere Hülle von BOP, die niedrigtemperaturbeständig ist, kann Rohrleitungen verarbeiten, sodass der Dampf innerhalb der BOP strömt und Wärme ausstrahlt.
Ram-Versammlung
● Rohrramme
1Oberste Dichtung, vordere Dichtung, Ram-Körper.
Ram-Anlage des Typs HF
1. Ram Körper 2. Bolt 3. Ram Bolt 4. Ram Gummi
5. Klemmhalter
S-Typ Ram-Anlage
1. Oberer Dichtungsgummi 2. Vorderdichtungsgummi 3. Ram-Körper
4. Klemmhalter 5. Ram-Schraubschrauber
H-Typ Ram-Anlage
Schere Ram
Der Schere-Ramm kann die Rohrleitung schneiden, den Brunnenkopf blind schließen und auch als Blind-Ramm verwendet werden, wenn kein Rohr im Brunnen vorhanden ist.
● Im normalen Zustand als Blinder-Ramm, im Notfall als Schere-Ramm eingesetzt.
● Der Schere-Dämpfer kann wiederholt geschnitten werden und schädigt die Klinge nicht, die abgenutzte Klinge kann nach der Reparatur wiederverwendet werden.Erlaubt, den Versiegelungsgummi zu ersetzen.
● Die gewöhnliche Ram-Klinge ist in den Ram-Körper integriert.
● Die Rammklinge aus BOP, die gegen hohen Schwefelbestand hat, ist mit dem Rammkörper getrennt, wodurch der Rammkörper leicht nach einer Beschädigung ausgetauscht und wiederholt verwendet werden kann.
● Die Kontaktdichtungsfläche zwischen der oberen Dichtung des Scherramms und der Klinge ist groß, was den Druck auf die Gummidichtungsfläche wirksam reduziert und ihre Lebensdauer verlängert.
1. Unteren Schieberammkörper 2. Oberster Versiegelungsgummi 3. Rechter Versiegelungsgummi 4. Blattsiegel Linker Versiegelungsgummi 3. Oberster Schieberammkörper
4. Oberer Siegelkautschuk 5. Linker Siegelkautschuk 6. Oberschere Ram Körper
Schere Ram Baugruppe Struktur von S-Typ Ram BOP
Variable Ram
Variable Ram kann verwendet werden, um verschiedene Durchmesser von Rohrstrang zu versiegeln. Variable Ram besteht aus variablen Ram, Top-Siegel, variable Front-Siegel.Die Anlage des variablen Ram in der BOP ist in der gleichen wie die gemeinsame Ram, brauchen Sie keinen Teil der BOP zu ändern.
1. Variable Ram Gummi 2. Ram Körper 3. Top Siegel Gummi
Variable Ram-Montage-Struktur von S-Typ Ram BOP
S Ram BOP-Spezifikation und Modell
Betriebsdruck
(psi) |
Ausgestoßene |
| 180-7 1/16 |
230 bis 9 |
280 bis 11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540 bis 21 1/4 |
680-26 3/4 |
| 140 bis 2000 |
|
|
|
|
|
|
|
|
|
| 105 bis 15000 |
S |
S |
S |
S |
|
|
|
|
|
| 70-10000 |
S |
S |
S |
S |
|
S |
|
|
|
| 35 bis 5000 |
S |
S |
S |
S |
S |
S |
|
S |
|
| 21 bis 3000 |
S |
S |
S |
S |
S |
|
S |
|
S |
| 14 bis 2000 |
|
|
|
|
|
|
|
S |
|
Anmerkung:S Ram BOP-Spezifikation und Modell
S steht für S-Typ Ram BOP
| Spezifikation und Modell |
Hauptbohrstelle
mm ((in) |
Arbeitsdruck
MPa (psi) |
Ölmenge zum Öffnen (Einzylinder) |
Ölmenge für den Verschluss ((Einzylinder) |
Ram-Typ |
Ramgröße
(in) |
Abmessungen in mm |
Gewicht kg |
Empfohlene BOP-Code |
| Länge |
Breite |
Größe |
Einzelne |
doppelt |
| Einzelne |
doppelt |
| 180 ((71/16 Zoll) Serien |
(2)FZ18-21 |
179.4(71/16) |
21 bis 3000 |
1.6 |
2 |
H |
maximal5 9/16 |
1420 |
645 |
568 |
854 |
855 |
1540 |
(2)S04.00 |
| (2)FZ18-35 |
179.4(71/16) |
35 bis 5000 |
1.6 |
2 |
H |
maximal5 9/16 |
1420 |
645 |
624 |
910 |
895 |
1580 |
(2)S48.00 |
| (2)FZ18-70 |
179.4(71/16) |
70-10000 |
2.2 |
2.5 |
H |
maximal5 9/16 |
1720 |
640 |
897 |
1262 |
1660 |
3020 |
(2)S62.00 |
| (2)FZ18-105 |
179.4(71/16) |
105 bis 15000 |
7.4 |
8 |
H |
maximal 5 1/2 |
1988 |
820 |
922 |
1372 |
3175 |
5885 |
(2)S29.00A |
| mit einem Durchmesser von mehr als 20 mm |
(2)FZ23-21 |
228.6-9 |
21 bis 3000 |
1.3 |
1.5 |
HF |
maximal 7 |
1526 |
565 |
580 |
866 |
705 |
1250 |
(2)S79.00 |
| (2)FZ23-35 |
228.6-9 |
35 bis 5000 |
4.7 |
5.3 |
HF |
maximal 7 |
2036 |
720 |
805 |
1190 |
1830 |
3415 |
(2)S23.00 |
| (2)FZ23-70 |
228.6-9 |
70-10000 |
7 |
8 |
H |
maximal 7 |
2324 |
850 |
1038 |
1518 |
3635 |
6835 |
(2)S01.00 |
| (2)FZ23-105 |
228.6-9 |
105 bis 15000 |
10.2 |
10.9 |
HF |
maximal 7 |
2170 |
920 |
1140 |
1640 |
4150 |
7500 |
(2)S93.00 |
| mit einem Durchmesser von mehr als 20 mm |
(2)FZ28-21 |
279.4-11 |
21 bis 3000 |
2.7 |
3.2 |
S |
maximal 8 5/8 |
1846 |
675 |
740 |
1100 |
1400 |
2550 |
(2)S77.00 |
| (2)FZ28-35 |
279.4-11 |
35 bis 5000 |
5.4 |
6.2 |
S |
maximal 8 5/8 |
2265 |
785 |
895 |
1325 |
2475 |
4550 |
(2)S45.00 |
| (2)FZ28-70 |
279.4-11 |
70-10000 |
7 |
8 |
H |
maximal 8 5/8 |
2324 |
850 |
1102 |
1582 |
3770 |
6850 |
(2)S16.00 |
| (2)FZ28-105 |
279.4-11 |
105 bis 15000 |
14.6 |
16.7 |
H |
maximal 8 5/8 |
2650 |
1050 |
1244 |
1784 |
6303 |
11028 |
(2)S67.00 |
| 346 ((135/8 Zoll) Serien |
(2)FZ35-21 |
346.1 ((135/8) |
21 bis 3000 |
7.8 |
8.9 |
S |
maximal 10 3/4 |
2414 |
760 |
774 |
1164 |
2705 |
5115 |
(2)S78.00 |
| (2)FZ35-35 |
346.1 ((135/8) |
35 bis 5000 |
7.9 |
9.3 |
S |
maximal 10 3/4 |
2415 |
847 |
930 |
1370 |
3010 |
5480 |
(2)S103.00 |
| (2)FZ35-70 |
346.1 ((135/8) |
70-10000 |
18 |
20.7 |
HF |
maximal 10 3/4 |
2786 |
1085 |
1276 |
1782 |
6120 |
11135 |
(2)S104.00 |
| (2)FZ35-105 |
346.1 ((135/8) |
105 bis 15000 |
17.4 |
20 |
H |
maximal 10 3/4 |
3074 |
1140 |
1420 |
1985 |
8945 |
16070 |
(2)S115.00 |
| 425 ((163/4 Zoll) |
(2)FZ43-35 |
425.5(163/4) |
35 bis 5000 |
10.3 |
11.6 |
HF |
maximal 10 3/4 |
2923 |
1190 |
1090 |
1570 |
5300 |
9860 |
(2)S95.00 |
| 476 ((183/4 Zoll) Reihe |
(2)FZ48-35 |
476.3(183/4) |
35 bis 5000 |
24.5 |
27.9 |
HF |
maximal 16 |
3430 |
1440 |
1504 |
2072 |
9758 |
12286 |
(2)S116.00 |
| (2)FZ48-70 |
476.3(183/4) |
70-10000 |
24.5 |
27.9 |
HF |
maximal 16 |
3430 |
1440 |
1618 |
2186 |
10312 |
20624 |
(2)S102.00 |
| 527 ((203/4in) |
(2)FZ53-21 |
527.1 ((203/4) |
21 bis 3000 |
12.2 |
13.6 |
HF |
maximal 16 |
3424 |
1165 |
1065 |
1650 |
6130 |
13355 |
(2)S83.00 |
| mit einem Durchmesser von mehr als 20 mm |
(2)FZ54-14 |
539.8(211/4) |
14 bis 2000 |
12.1 |
13.8 |
HF |
maximal 16 |
3300 |
1130 |
940 |
1480 |
5560 |
10200 |
(2)S33.00 |
| (2)FZ54-35 |
539.8(211/4) |
35 bis 5000 |
26 |
29.6 |
HF |
maximal 16 |
3590 |
1445 |
1320 |
1950 |
9270 |
17670 |
(2)S105.00 |
| 680 ((263/4in) |
(2)FZ68-21 |
679.5 ((263/4) |
21 bis 3000 |
32.6 |
37 |
HF |
maximal 18 5/8 |
4350 |
1450 |
1250 |
1870 |
12360 |
20290 |
(2)S87.00 |
| Anmerkung:1Der Prüfdruck beträgt das 1,5fache des Standarddrucks. |
| 2Der Betriebsdruck beträgt zwischen 8,4 und 10,5 MPa. |
Betriebsbeschreibung für den Scheren von S-Typ
| BOP-Typ |
BOP-Modell |
Empfohlene BOP-Code |
Zylinderart |
Spezifikation der Bohrleitung |
| S |
(2)FZ 18-70 |
(2)S62.00 |
Normalzylinder |
|
| (2)S92.00 |
Zylinder mit Tandem-Booster |
4 1/2 " 16,6 lb/ft G-105 PSL-3 |
| (2)FZ28-35 |
(2)S45.00 |
Großer Zylinder |
|
| (2)S100.00 |
Großer Zylinder |
5" 19,5lb/ft G-105 PSL-3 |
| (2)FZ 28-70 |
(2)S16.00 |
Normalzylinder |
|
| (2)S02.00 |
Großer Zylinder |
5" 19,5lb/ft G-105 PSL-3 |
| (2)FZ 35-35 |
(2)S103.00 |
Normalzylinder |
|
| (2)S99.00 |
Großer Zylinder |
5" 19,5lb/ft G-105 PSL-3 |
| (2)FZ 35-70 |
(2)S104.00 |
Normalzylinder |
5" 19,5lb/ft G-105 PSL-3 |
| (2)S112.00 |
Großer Zylinder |
5 1/2 " 24,7 lb/ft G-105 PSL-3 |
| (2)S117.00 |
Zylinder mit Tandem-Booster |
5 1/2 " 24,7 lb/ft S-135 PSL-3 |
| (2)FZ 35-105 |
(2)S115.00 |
Normalzylinder |
5" 19,5lb/ft G-105 PSL-3 |
| (2)S113.00 |
Zylinder mit Tandem-Booster |
5 1/2 " 24,7 lb/ft S-135 PSL-3 |
| (2)FZ 54-35 |
(2)S105.00 |
Normalzylinder |
5" 19,5lb/ft G-105 PSL-3 |
S-Typ Variable Ram Range
| BOP-Typ |
BOP-Modell |
Bereich der variablen RAM (in) |
| S |
(2)FZ 18-70 |
2 3/8 "-3 1/2" |
| (2)FZ28-35 |
2 3/8 "-3 1/2" |
3 1/2 "-5" |
| (2)FZ 28-70 |
2 3/8 "-3 1/2" |
3 1/2 "-5" |
| (2)FZ 35-35 |
2 3/8-3 1/2 |
2 7/8 "-5" |
4 1/2-5 1/2 |
5 bis 7 Zoll. |
| (2)FZ 35-70 |
2 3/8-3 1/2 |
3 1/2 bis 5 Zoll. |
4 1/2-5 1/2 |
5 bis 7 Zoll. |
| (2)FZ 35-105 |
2 3/8-3 1/2 |
3 1/2 bis 5 Zoll. |
4 1/2-5 1/2 |
5 bis 7 Zoll. |
| (2)FZ 53-21 |
4 1/2 "-5 1/2 " |
| (2)FZ 54-14 |
4 1/2 "-5 1/2 " |
| (2)FZ 54-35 |
4 1/2 "-5 1/2 " |
